Технология устройства теплого пола

Рубрика: Статьи

Отопление по технологии "теплый пол" благодаря своим уникальным свойствам пользуется все большей популярностью. К достоинствам теплого пола относят:

• холодный воздух опускается вниз, и при нагреве от пола в комнате не остается холодных зон;
• по теплому полу комфортно ходить, на нем без боязни простудиться могут играть дети;
• отопительные приборы спрятаны под поверхностью пола и не портят интерьер помещений.

По виду подводимой энергии теплые полы делят на водяные и электрические. Рассмотрим особенности применения каждого из видов теплых полов, их достоинства, недостатки и особенности монтажа.

Электрический теплый пол

Электрический теплый пол имеет следующие достоинства:

• может применяться в многоэтажных домах;
• прост в монтаже и обслуживании;
• требует минимум дополнительного оборудования.

К недостаткам относятся:

• большой расход электроэнергии;
• невозможность применения в помещениях со слабыми электрическими сетями.

Существуют следующие виды электрических полов:

• кабельные;
• инфракрасные;
• маты.

Кабельный пол

Кабели бывают одно и двухжильными. Двужильный кабель удобнее в монтаже, но стоит дороже. Греющий кабель укладывается на ровное основание согласно заранее разработанной схемы. Для повышения эффективности основание предварительно гидроизолируют и утепляют. Если утеплитель не имеет теплоотражающего покрытия, на него настилают фольгированную пленку.

Крепление кабеля осуществляют монтажной лентой к основанию или пластиковыми хомутами к уложенной на основание металлической сетке с ячейками около двух сантиметров. Кабель заливают цементно-песчаным раствором, на стяжку настилают напольное покрытие.

При монтаже кабеля соблюдают следующие правила:

• шаг укладки должен быть не менее 65 мм;
• кабель крепят через 50 - 70 см;
• не допускается касание или переплетение соседних витков кабеля;
• место соединения электрического и нагревательного кабелей должно быть расположено на уровне цементной стяжки;
• кабель не должен пересекать термо-компенсационные швы;
• толщина цементной стяжки - 3 см;
• запрещено включение отопления до полного застывания раствора (28 дней).

Кабельный теплый пол отличается повышенной надежностью и низкой стоимостью материалов, но для его монтажа необходимо производство "мокрых" работ по укладке цементной стяжки.

Инфракрасный пол

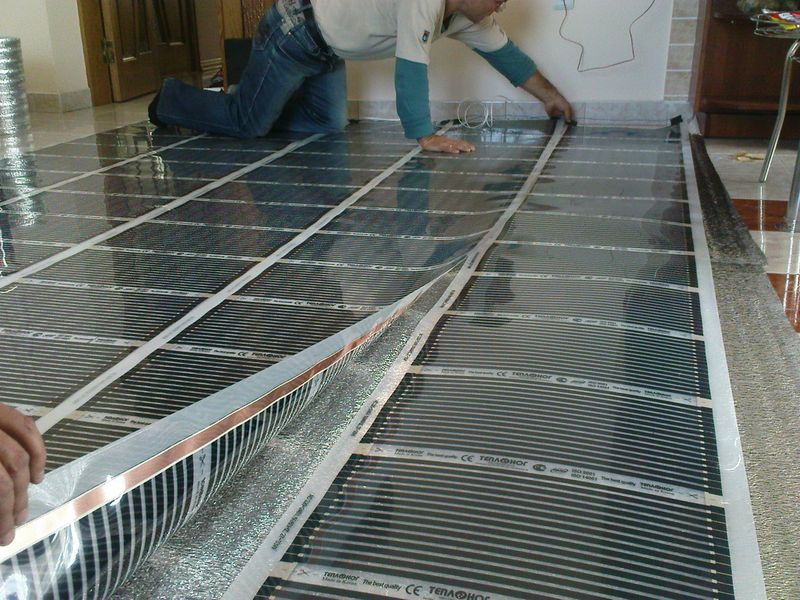

Пленочный инфракрасный пол представляет собой гибкую теплоизлучающую пленку. Ее основой является неметаллический токопроводящий слой, покрытый с двух сторон изоляцией из лавсана. Напряжение к токопроводящему слою подводится по медным проводникам.

Монтаж инфракрасного пола имеет следующие особенности:

• подготовку основания под пленочный пол выполняют так же, как под кабель, но требования к выравниванию поверхности повышаются (перепад высот - не более 3 мм), а теплоотражающая пленка не должна быть электропроводящей;

• при составлении схемы укладки учитывают, что пленка должна занимать более 70% площади пола, но не должна укладываться под тяжелой мебелью;

• расстояние от пленки до стен выбирают в пределах 10 - 40 см;

• расстояние между соседними полотнищами должно превышать 5 мм;

• пленку обрезают только в обозначенных местах;

• места подключения медных контактов к электрическому кабелю и линию разреза пленки изолируют битумной мастикой;

• пленку фиксируют на основании клейкой лентой;

• полотно покрывают пароизоляционной пленкой и монтируют финишное покрытие;

• при укладке инфракрасного пола под кафель верхнюю стяжку соединяют с основанием дюбелями, забитыми сквозь полотно в местах, где отсутствует токопроводящий слой и медные жилы.

Пленочный пол отличается простотой и низкой стоимостью монтажа, пониженным расходом электроэнергии, возможностью укладки под любое напольное покрытие. При его настилке следует соблюдать осторожность, а при эксплуатации - не допускать значительных сосредоточенных нагрузок.

Электрический пол на матах

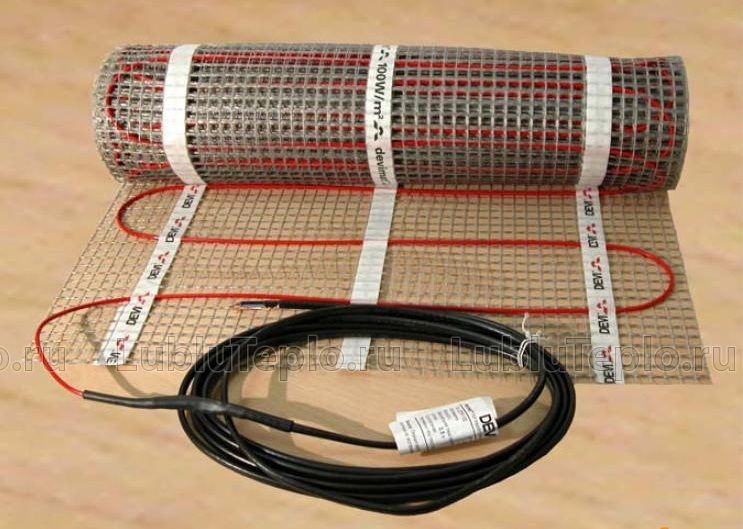

Обогревающие маты представляют собой армированную сетку, в которой уложен кабель. На одной из поверхностей мата имеются алюминиевая и клейкая пленки, на торцах - герметичные разъемы для подключения питающего кабеля и соединения полотен между собой.

Монтаж производится следующим образом:

• маты укладывают на гидроизолированное утепленное твердое основание клейкой пленкой вниз;
• под матами не должны находиться термо-компенсационные швы;
• разъемы размещают в цементной стяжке.

В остальном нужно следовать правилам, указанным для инфракрасного пола. Применение матов значительно упрощает монтаж отопления, но стоят они недешево.

Аппаратура управления

Эксплуатация электрического теплого пола без терморегулятора недопустима. Терморегуляторы со встроенным датчиком контролируют температуру воздуха, с выносным - температуру пола. Они устанавливаются в стене на высоте 0,8 м от пола при применении выносного датчика и 1,5 м - встроенного. Соединение с теплым полом производится питающим кабелем, заключенным в гофру. Выносной датчик устанавливается в 40-50 см от стены на одинаковом расстоянии от витков нагревающего кабеля.

Водяной теплый пол

Водяной теплый пол - это система труб диаметром 20 мм, уложенных под напольное покрытие. Стальные трубы отошли в прошлое и в настоящее время применяют:

• металлопластиковые трубы;
• трубы из сшитого полиэтилена;
• медные трубы.

Лучшее соотношение "цена - качество" имеют полиэтиленовые трубы, к тому же они проще в монтаже. Водяной теплый пол характеризуется следующими особенностями:

• высокая экономическая эффективность;
• безопасность;
• независимость от внешних источников энергии.

Водяной пол запрещено применять в многоэтажных домах - коммунальщики боятся повышенного расхода горячей воды и затоплений нижних этажей. Для частных домов ограничений нет, а для больших загородных особняков эта система является наиболее эффективной. Различают настильную и бетонную системы водяного пола. В первом случае трубы укладывают в пазы, во втором - заливают цементно-песчаным раствором.

Бетонная система

Бетонная система применяется в кирпичных домах с бетонными плитами перекрытия, хотя это деление является условным. Бетон хорошо передает тепло, поэтому данная система отличается эффективностью. Монтаж такого отопления во многом похож на укладку кабельного теплого пола, но имеет свои особенности:

• на основание укладывают арматурную сетку;

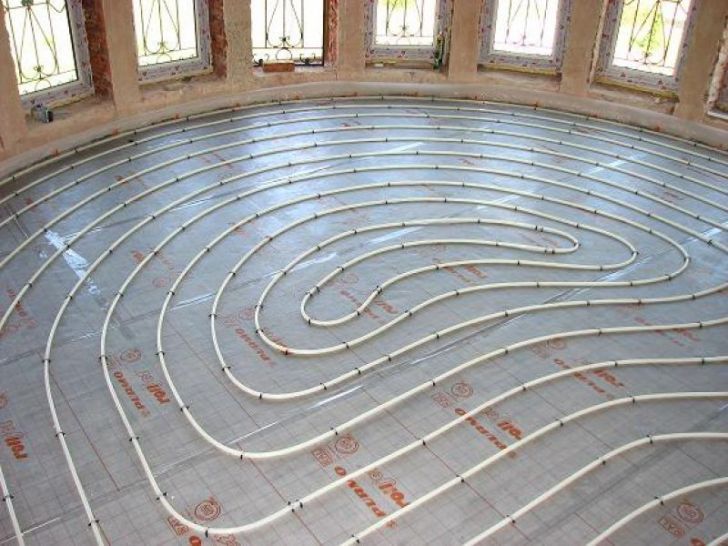

• трубы укладывают змейкой или спиралью и хомутами крепят к сетке;
• расстояние между трубами - 30 см, возле стен - 15 см;
• длина каждого контура не должна быть длиннее 100 м;
• трубы всех контуров присоединяются к коллектору;
• радиус изгиба должен быть более пяти диаметров труб;
• после гидравлических испытаний трубы заливают цементной стяжкой и настилают напольное покрытие.

Настильная система

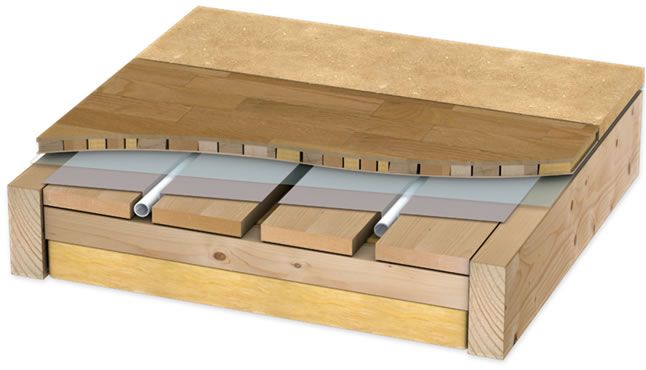

Настильную систему применяют в деревянных домах под деревянные полы, линолеум, ламинат и подобные материалы. Здесь не требуется цементная стяжка и трубы укладываются в пазы. Различают модульную и реечную системы укладки. В первом случае покупают плиты с пазами (полистирольные или ДСП), во втором - пазы образовывают прибитыми к основанию вразбежку досками.

При настильной системе тепло распространяется по воздуху, поэтому для увеличения теплоотдачи применяют алюминиевые пластины (радиаторы). Пластины укладывают в пазы, в них защелкивают трубы. Если применяют мягкие напольные покрытия, поверх настильной системы настилают плиты ГВЛВ (влагостойкий гипсокартон). Деревянные полы и ламинат настилают непосредственно на настильную систему.

Температурная компенсация

Все материалы склонны к расширению при нагреве, поэтому при устройстве теплого пола любого типа необходимо принимать меры к термокомпенсации. Они состоят в следующем:

• площадь каждого контура не должна превышать 40 кв. м, оптимальное соотношение сторон - 1:2;
• контуры должны быть разделены термо-компенсационными швами из эластичного материала;
• по периметру стен укладывается термо-компенсационная лента;
• прокладка нагревательных элементов через термо-компенсационные швы недопустима.

Сравнительные характеристики систем теплого пола

Каждый из разновидностей теплого пола имеет свои плюсы и минусы. Чтобы облегчить выбор, сведем характеристики различных систем отопления в таблицу.

В заключение следует сказать, что водяной пол сложнее в монтаже и эксплуатации, но гораздо экономичнее в работе. Электрический водяной пол требует значительных расходов на электроэнергию, поэтому его применение оправдано в качестве дополнительного отопления и для обогрева небольших помещений.
