Стропильная система двускатной крыши

Рубрика: Статьи

Двускатная крыша является одним из наиболее простых и надежных видов покрытий домов. Она применяется для одно-трехэтажных зданий небольших и средних размеров и имеет:

  • две наклонные прямоугольные поверхности — скаты, расположенные вдоль длинных стен;
  • две вертикальные треугольные поверхности — фронтоны, расположенные над короткими стенами.

Несущей конструкцией двускатной крыши является стропильная система.

Конструкция стропильной системы двускатной крыши

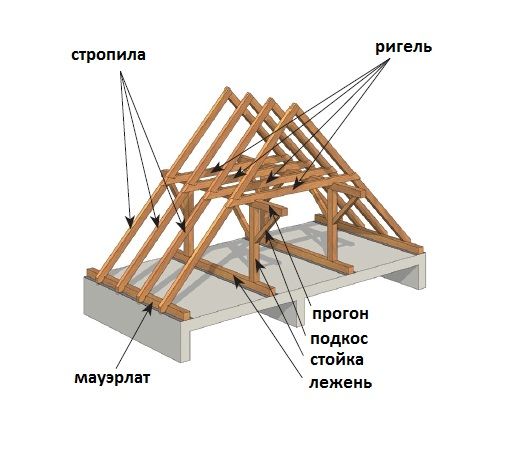

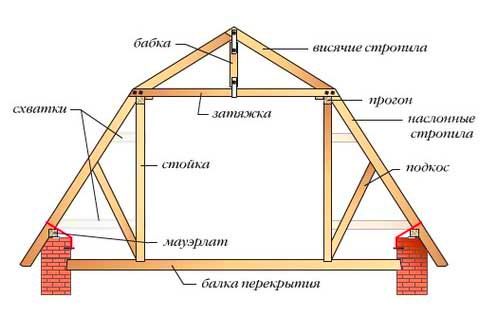

Конструкция стропильной системы двускатной крыши с мансардой Конструкция стропильной системы двускатной крыши

В состав стропильной системы входят следующие элементы:

  • Мауэрлаты — балки, закрепленные над длинными стенами дома и служащие основанием стропильной системы. В деревянных домах роль мауэрлатов выполняет верхние бревна сруба.
  • Стропила — наклонные брусья (обрезная доска), являющиеся основными несущими элементами и служащие основанием обрешетки. Если стропила опираются только на внешние стены, их называют висячими, если имеются промежуточные точки опоры (внутренние стены, колонны) — наслонными. Висячие стропила применяют при ширине здания до семи метров, наслонные — до двенадцати.
  • Ригели — горизонтальные элементы, соединяющие средние части стропильных ферм.
  • Затяжки — горизонтальные элементы стропильных ферм на уровне перекрытия.
  • Бабки — опоры, расположенные между верхними точками соединения стропил и со срединами затяжек.
  • Стойки — опоры, расположенные межу средними частями стропил и затяжек.
  • Подкосы — наклонные элементы соединяющие стропила с затяжками.
  • Лежни — брусья, укладываемые на перекрытие и служащие основанием стоек или подкосов.
  • Прогоны — брусья, соединяющие стропильные фермы в единую конструкцию.

Простейшая стропильная ферма представляет собой равнобедренный треугольник, на нижней стороне которого расположена затяжка, а боковыми сторонами служат стропила. Дополнительные элементы увеличивают жесткость и несущую способность конструкции.

Если под крышей планируется разместить мансарду, боковые стороны стропильных ферм выполняют ломаными. Это усложняет конструкцию, но увеличивают объем полезного пространства помещения.

Монтаж стропильной системы

Расчет стропильной системы

Стропильная система должна быть рассчитана на вес кровельных материалов, снеговые и ветровые нагрузки, поэтому к ее проектированию нужно подходить ответственно. Самостоятельный расчет стропильной системы является серьезной задачей, которая по силам только людям с инженерным образованием, потому лучше использовать готовые решения или специальные программы, например, Аркон или онлайн калькуляторами — http://stroy-calc.ru и подобные.

Рабочие чертежи кровли входят в состав проекта дома и при его наличии трудностей не возникает.

Правила устройства стропильной системы

При выборе конструкции крыши и сечений элементов стропильной системы следует придерживаться следующих правил:

Угол наклона крыши зависит от применяемых кровельных материалов. С его повышением увеличивается расход материалов, но увеличиваются водонепроницаемость кровли и объем чердачного помещения. Пологие крыши устраивают в районах с сухим климатом и сильными ветрами при применении рулонных кровельных материалов.

Минимальное сечение пиломатериалов выбирают для:

  • мауэрлатов, стоек, бабок, прогонов — 100×100 мм;
  • стропил, затяжек, ригелей — 50×150 мм;
  • ригелей, опирающихся на стойки — 100×150 мм.

Шаг расположения стропильных ферм должен находиться в пределах 0,9 — 1,4 м.

Подготовительные работы

К подготовительным работам относятся:

  • закупка материалов;
  • пропитка древесины антисептиком;
  • установка мауэрлатов;
  • изготовление на почве стропильных ферм.

Мауэрлаты крепят к стенам предварительно замурованными анкерными болтами. Еще один способ — крепление скобами к вставленным в кладку деревянным закладным деталям. Между мауэрлатом и стеной настилают слой гидроизоляции.

Замкнутые стропильные фермы проще изготовить на почве. Первую ферму используют, как шаблон, по которому собирают остальные. При применении незамкнутой схемы, когда стойки и подкосы опираются на лежни, сборку стропильных ферм ведут на месте установки. Для соединения элементов используют гвозди, скобы, саморезы и металлические накладки.

Монтаж стропильной системы

Стропильные фермы поднимают на стены. Сначала крепят к мауэрлатам и фиксируют временными распорками крайние фермы. Для крепления используют скобы и проволочные скрутки. Следующие фермы устанавливают аналогично, контролируя их положение с помощью шнура, натянутого между крайними стропилами.

После установки всех ферм прибивают прогоны и убирают временные распорки. Завершающим этапом является настилка обрешетки, кровельного покрытия и обшивка фронтонов.

При необходимости утепление двускатной крыши выполняют плитами каменной ваты, вставленными между стропилами. С наружной стороны слой утеплителя закрывают ветрозащитной мембранной, с внутренней — пароизоляционной пленкой.

Таким образом устройство двускатной крыши позволяет получить надежный кров над головой с минимальными затратами. Монтаж такой крыши можно выполнить своими силами, что дополнительно удешевляет строительство.
