Виды соединений бруса или бревна

Рубрика: Статьи

Основными операциями при рубке сруба являются соединения брусьев и бревен для их наращивания в длину и возведения углов дома.

Из-за различий в форме приемы соединения бревна и бруса немного отличаются.

Способы углового соединения бревен

Бревна стыкуют с остатком и без остатка. В первом случае торцы бревен по углам выступают за пределы сруба, во втором - нет. Соединение с остатком требует повышенного расхода материалов, но является более надежным.

Соединения с остатком

Соединения с остатком выполняют тремя способами:

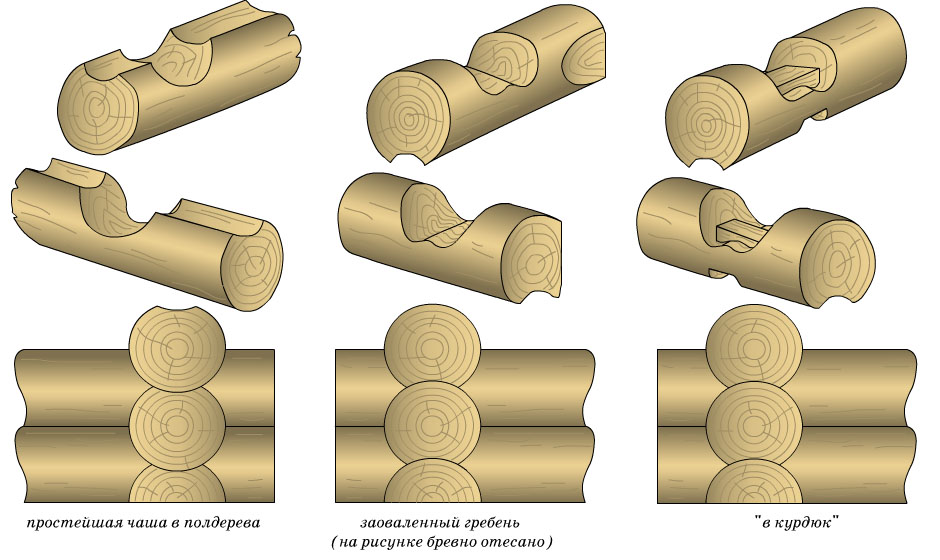

  • В обло - на верхней стороне бревна выбирают поперечную полукруглую чашу, а на одной из сторон - продольный (укладочный) паз для более тесного прилегания соседних венцов сруба. Такой метод позволяет рубить чашу на бревне, уложенном в сруб.
рубка в обло

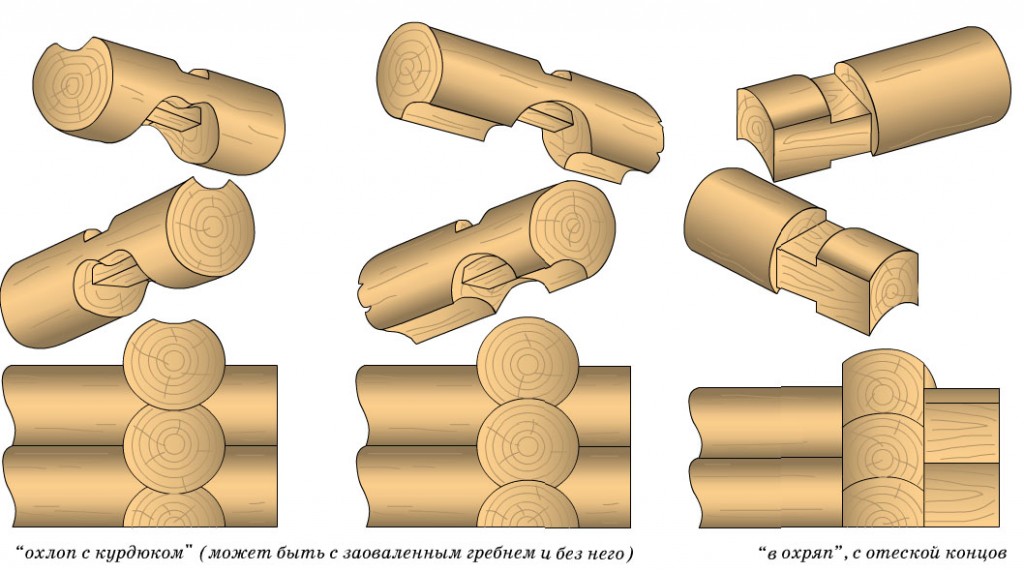

  • В охлоп - чашу рубят в нижней, а укладочный паз в - верхней или нижней сторонах бревна. В этом случае бревно должно быть подготовлено на земле, что усложняет работы, но соединение лучше защищено от влаги.
рубка в охлоп и охряп
  • В охряп - поперечные выемки прямоугольного сечения глубиной по 1/4 диаметра бревна делают с обеих его сторон.

Каждый из перечисленных способов имеет свои разновидности:

  • в полдерева - укладочный паз расположен на той же стороне, что и чаша, и чаша имеет простую форму;
  • заваленный гребень - укладочный паз расположен на противоположной от чаши стороне, а чаша повторяет форму бревна с пазом;
  • в курдюк - соединение напоминает "заваленный гребень", но в чаше делается продольный шип, а на противоположной стороне бревна над ним - поперечный паз.
рубка в охлоп и охряп 2

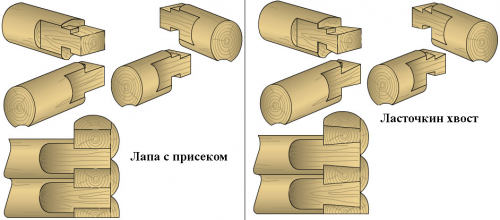

Соединения без остатка

Для соединения без остатка концам бревен придают прямоугольное сечение.

Если сечение делают одинаковым по всей длине соединения, его называют "в лапу", если расширяющимся к углу - "ласточкин хвост".

Соединения без остатка

Соединение "в лапу" продувается ветром и является менее надежным. Для увеличения прочности концам бревен при соединении без остатка иногда придают более сложные формы с выступами и пазами.

Соединения между венцами сруба

Для увеличения прочности сруба венцы соединяют между собой нагелями.

Для этого после сборки нескольких венцов сквозь бревна сверлят вертикальные отверстия. В них забивают деревянные стержни круглого сечения (нагели).

В срубах с остатком нагели устанавливают в стенах недалеко от углов, в срубах без остатка - непосредственно в углах. Нагели используют для укрепления как бревенчатых срубов, так и стен из бруса.

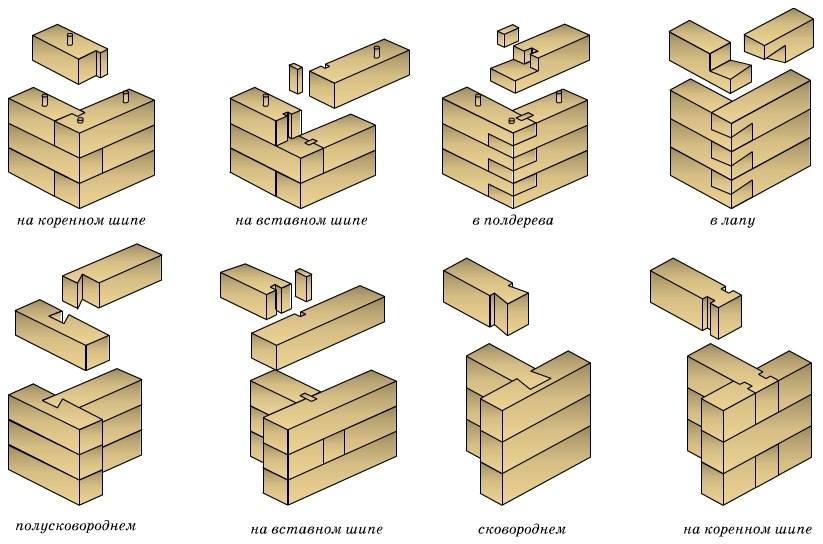

Угловые соединения бруса

Брус, как и бревна, может соединяться с остатком и без него. Соединения с остатком имеют те же названия и отличаются тем, что чаша имеет прямоугольное сечение, а продольный паз отсутствует.

Для соединения без остатка существует несколько способов.

  • Соединение встык является самым простым, поскольку в его месте не требуется делать выемки. Брусья укладывают вплотную друг к другу с перекрытием швов, как в кирпичной кладке.
  • Соединения в ласточкин хвост и в лапу ничем не отличаются от подобных стыков бревенчатых срубов.
  • При соединении шпонками (вставными шипами) брусья укладывают встык. На их соприкасающихся кромках прорезают соосные пазы, в которые вставляют шпонку. Она может быть прямоугольной или расширяющейся к краям.
  • Врубка в полдерева - на концах брусьев выпиливают древесину на глубину в половину высоты бруса и длину, равную ширине бруса. Стык часто усиливают шпонкой.
  • Соединение шип в паз (коренной шип) - на конце одного из брусьев делают шип, на одной из боковых поверхностей другого - паз. Шипы применяют и для Т-образных соединений стен с простенками. Если шип имеет форму равнобедренной трапеции, его называют сковороднем, если прямоугольной - полусковороднем.
Угловые соединения бруса

Отдельные виды соединений часто комбинируют, что позволяет получить сруб достаточной прочности.

Продольные соединения

При наращивании бревен и брусьев применяют следующие способы:

  • в полдерева;
  • на шпонках;
  • продольный коренной шип;
  • косой замок;
  • в забир.

Первые три вида соединений рассматривались выше.

При способе "косой замок" концы соединяемых деталей обрезают на конус. В конусной части вырезают пазы и гребни.

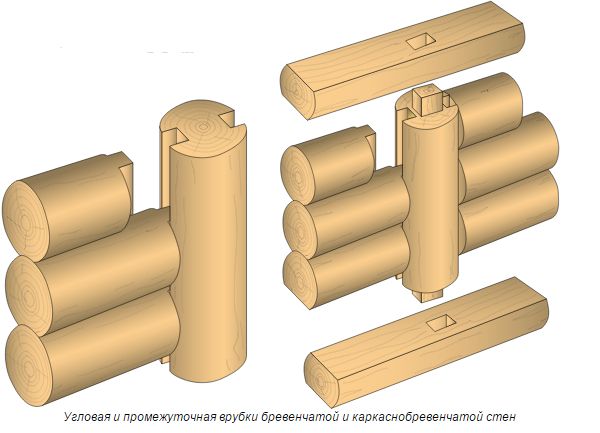

Рубка в забир применяется при наращивании бревен и их Т-образных соединениях. В вертикально устанавливаемом бревне с противоположных сторон выбирают продольные пазы. На концах бревен сруба делают шипы, которые вставляются в пазы вертикального бревна.

Продольные соединения сруба

Только изучив виды угловых и продольных соединений можно приступать к строительству зданий из бревна и бруса. Многообразие их способов позволяет возвести сруб любой сложности.
